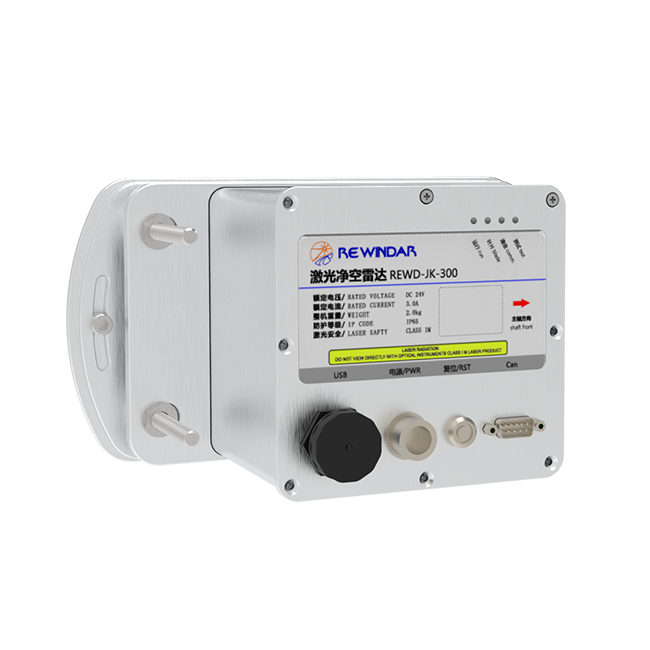

净空雷达
(REWD-JK-300)

随着风机技术的发展及能效要求的提高，长叶片高塔筒成为风电机组发展的方向。但是，增加叶片长度导致叶片更易弯曲，且长度越长弯曲幅度越大。风机桨叶存在扫塔风险，发生扫塔后轻则更换叶片、重则导致整个机组报废，将带来巨大的经济财产损失。凯宸公司开发的净空雷达可判断风力发电机叶片与塔筒间的净空距离，以保证风力发电设备始终处于合格的工作状态。

产品特点

基本参数

测距方式

ToF
探测距离

200m@90 反射率/ 140m@10反射率
盲区

0.5m
距离分辨率

≤0.1m
测量精度

±0.2m
重复测量精度

±0.2m
波长

905nm
重复频率

20KHz
激光安全等级

Class 1
抗环境光能力

100Klux
光束1

0°
光束2

2.05°±0.2°
光束3

4.09°±0.2°
实时数据产品

设备状态、直接测量数据、回光强度、数据有效指标、系统状态
现场总线

profibus DP / Modbus RTU /CANopen

环境适应性

工作温度范围

-40℃~+60℃
生存温度范围

-45℃~+65℃
工作湿度范围

0 ~100 RH
外壳防护等级

IP66
工作加速度范围

-0.5g ～ 0.5g
电磁兼容性

GB/T17626.2-2018、GB-T17626.6-2017 、GB/T17626.4-2018、 GB/T 17626.3-2016、GB/T 17626.5-2019

其它参数

连续运行功耗

60W 以内
供电电压及最大电流

DC 24V，3A
尺寸

≤200×200×250mm
重量

≤2 kg（主机重量）
≤10kg（主机及线缆重量，具体依线缆长度而定）

下载净空激光雷达产品手册
